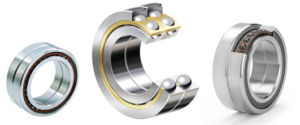

Подшипники шариковые радиально-упорные сдвоенные, наружные кольца обращены друг к другу разноименными торцами, угол контакта α=12º

Обозначение		Размеры, мм
ГОСТ	ISO	внутренний — наружный -высота
436100	7100 CD	10-26-16
436101	7101 CD	12-28-16
436102	7102 CD	15-32-18
436103	7103 CD	17-35-20
436104	7104 CD	20-42-24
436105	7105 CD	25-47-24
436106	7106 CD	30-55-26
436107	7107 CD	35-62-28
436201	7201 CD	12-32-20
436202	7202 CD	15-35-22
436203	7203 CD	17-40-24
436204	7204 CD	20-47-28
436205	7205 CD	25-52-30
436206	7206 CD	30-62-32
436207	7207 CD	35-72-34
436208	7208 CD	40-80-36
436209	7209 CD	45-85-38
436210	7210 CD	50-90-40
436211	7211 CD	55-100-42
436212	7212 CD	60-110-44
436213	7213 CD	65-120-46
436214	7214 CD	70-125-48
436215	7215 CD	75-130-50
436216	7216 CD	80-140-52
436217	7217 CD	85-150-56
436218	7218 CD	90-160-60
436219	7219 CD	95-170-64
436220	7220 CD	100-180-68

Подшипники шариковые радиально-упорные сдвоенные, наружные кольца обращены друг к другу разноименными торцами, угол контакта α=26º

Обозначение		Размеры, мм
ГОСТ	ISO	внутренний — наружный -высота
446100	7100 ACD	10-26-16
446101	7101 ACD	12-28-16
446102	7102 ACD	15-32-18
446103	7103 ACD	17-35-20
446104	7104 ACD	20-42-24
446105	7105 ACD	25-47-24
446106	7106 ACD	30-55-26
446107	7107 ACD	35-62-28
446108	7108 ACD	40-68-30
446109	7109 ACD	45-75-32
446110	7110 ACD	50-80-32
446111	7111 ACD	55-90-36
446112	7112 ACD	60-95-36
446113	7113 ACD	65-100-36
446114	7114 ACD	70-110-40
446115	7115 ACD	75-115-40
446116	7116 ACD	80-125-44
446117	7117 ACD	85-130-44
446118	7118 ACD	90-140-48
446120	7120 ACD	100-150-48
446122	7122 ACD	110-170-56
446124	7124 ACD	120-180-56
446126	7126 ACD	130-200-66
446128	7128 ACD	140-210-66
446130	7130 ACD	150-225-70
446132	7132 ACD	160-240-76
446134	7134 ACD	170-260-84
446201	7201 ACD	12-32-20
446202	7202 ACD	15-35-22
446203	7203 ACD	17-40-24
446204	7204 ACD	20-47-28
446205	7205 ACD	25-52-30
446206	7206 ACD	30-62-32
446207	7207 ACD	35-72-34
446208	7208 ACD	40-80-36
446209	7209 ACD	45-85-38
446210	7210 ACD	50-90-40
446211	7211 ACD	55-100-42
446212	7212 ACD	60-110-44
446213	7213 ACD	65-120-46
446214	7214 ACD	70-125-48
446215	7215 ACD	75-130-50
446216	7216 ACD	80-140-52
446217	7217 ACD	85-150-56
446218	7218 ACD	90-160-60
446220	7220 ACD	100-180-68
446222	7222 ACD	110-200-76
446224	7224 ACD	120-215-80
446226	7226 ACD	130-230-80
446228	7228 ACD	140-250-84
446230	7230 ACD	150-270-90
446232	7232 ACD	160-290-96
446234	7234 ACD	170-310-104
446236	7236 ACD	180-320-104
446303	7303 ACD	17-47-28
446304	7304 ACD	20-52-30
446305	7305 ACD	25-62-34
446306	7306 ACD	30-72-38
446307	7307 ACD	35-80-42
446308	7308 ACD	40-90-46
446309	7309 ACD	45-100-50
446310	7310 ACD	50-110-54
446311	7311 ACD	55-120-58
446312	7312 ACD	60-130-62
446313	7313 ACD	65-140-66
446314	7314 ACD	70-150-70
446315	7315 ACD	75-160-74
446316	7316 ACD	80-170-78
446317	7317 ACD	85-180-82
446318	7318 ACD	90-190-86
446319	7319 ACD	95-200-90
446320	7320 ACD	100-215-94
446322	7322 ACD	110-240-100
446324	7324 ACD	120-260-110
446326	7326 ACD	130-280-116



Подшипники шариковые радиально-упорные сдвоенные, наружные кольца обращены друг к другу широкими торцами, угол контакта α=12º

Обозначение		Размеры, мм
ГОСТ	ISO	внутренний — наружный -высота
236100	7100 CD	10-26-16
236101	7101 CD	12-28-16
236102	7102 CD	15-32-18
236103	7103 CD	17-35-20
236104	7104 CD	20-42-24
236105	7105 CD	25-47-24
236106	7106 CD	30-55-26
236107	7107 CD	35-62-28
236201	7201 CD	12-32-20
236202	7202 CD	15-35-22
236203	7203 CD	17-40-24
236204	7204 CD	20-47-28
236205	7205 CD	25-52-30
236206	7206 CD	30-62-32
236207	7207 CD	35-72-34
236208	7208 CD	40-80-36
236209	7209 CD	45-85-38
236210	7210 CD	50-90-40
236211	7211 CD	55-100-42
236212	7212 CD	60-110-44
236213	7213 CD	65-120-46
236214	7214 CD	70-125-48
236215	7215 CD	75-130-50
236216	7216 CD	80-140-52
236217	7217 CD	85-150-56
236218	7218 CD	90-160-60
236219	7219 CD	95-170-64
236220	7220 CD	100-180-68





Подшипники шариковые радиально-упорные сдвоенные, наружные кольца обращены друг к другу узкими торцами, угол контакта α=26º





Обозначение		Размеры, мм
ГОСТ	ISO	внутренний — наружный -высота
346100	7100 ACD	10-26-16
346101	7101 ACD	12-28-16
346102	7102 ACD	15-32-18
346103	7103 ACD	17-35-20
346104	7104 ACD	20-42-24
346105	7105 ACD	25-47-24
346106	7106 ACD	30-55-26
346107	7107 ACD	35-62-28
346108	7108 ACD	40-68-30
346109	7109 ACD	45-75-32
346110	7110 ACD	50-80-32
346111	7111 ACD	55-90-36
346112	7112 ACD	60-95-36
346113	7113 ACD	65-100-36
346114	7114 ACD	70-110-40
346115	7115 ACD	75-115-40
346116	7116 ACD	80-125-44
346117	7117 ACD	85-130-44
346118	7118 ACD	90-140-48
346120	7120 ACD	100-150-48
346122	7122 ACD	110-170-56
346124	7124 ACD	120-180-56
346126	7126ACD	130-200-66
346128	7128 ACD	140-210-66
346201	7201 ACD	12-32-20
346202	7202 ACD	15-35-22
346203	7203 ACD	17-40-24
346204	7204 ACD	20-47-28
346205	7205 ACD	25-52-30
346206	7206 ACD	30-62-32
346207	7207 ACD	35-72-34
346208	7208 ACD	40-80-36
346209	7209 ACD	45-85-38
346210	7210 ACD	50-90-40
346211	7211 ACD	55-100-42
346212	7212 ACD	60-110-44
346213	7213 ACD	65-120-46
346214	7214 ACD	70-125-48
346215	7215 ACD	75-130-50
346216	7216 ACD	80-140-52
346217	7217 ACD	85-150-56
346218	7218 ACD	90-160-60
346220	7220 ACD	100-180-68
346222	7222 ACD	110-200-76
346224	7224 ACD	120-215-80
346226	7226 ACD	130-230-80
346228	7228 ACD	140-250-84
346230	7230 ACD	150-270-90
346232	7232 ACD	160-290-96
346234	7234 ACD	170-310-104
346236	7236 ACD	180-320-104
346238	7238 ACD	190-340-110
346240	7240 ACD	200-360-116
346244	7244 ACD	220-400-130
346303	7303 ACD	17-47-28
346304	7304 ACD	20-52-30
346305	7305 ACD	25-62-34
346306	7306 ACD	30-72-38
346307	7307 ACD	35-80-42
346308	7308 ACD	40-90-46
346309	7309 ACD	45-100-50
346310	7310 ACD	50-110-54
346311	7311 ACD	55-120-58
346312	7312 ACD	60-130-62
346313	7313 ACD	65-140-66
346314	7314 ACD	70-150-70
346315	7315 ACD	75-160-74
346316	7316 ACD	80-170-78
346317	7317 ACD	85-180-82
346318	7318 ACD	90-190-86
346319	7319 ACD	95-200-90
346320	7320 ACD	100-215-94
346322	7322 ACD	110-240-100
346324	7324 ACD	120-260-110
346326	7326 ACD	130-280-116
346328	7328 ACD	140-300-124
346330	7330 ACD	150-320-130
346336	7336 ACD	180-380-150
346340	7340 ACD	200-420-160
