Кольца стопорные

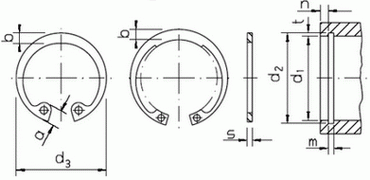

Кольцо стопорное внутреннее для отверстия DIN 472.
Кольцо стопорное внутреннее DIN 472 соответствует ГОСТ 13943. Используется для крепления подшипников и других деталей в посадочных отверстиях различных механизмов в машиностроении и других отраслях.
 |
 |
Материалы:
- Сталь: сталь пружинная
| Наименов. | d1, mm | d2, mm | d3, mm | S, mm | Наименов. | d1, mm | d2, mm | d3, mm | S, mm |
| вн 008 | 8 | 8,4 | 8,7 | 0,80 | вн 052 | 52 | 55,0 | 56,2 | 2,00 |
| вн 009 | 9 | 9,4 | 9,8 | 0,80 | вн 053 | 53 | 56,0 | 57,2 | 2,00 |
| вн 010 | 10 | 10,4 | 10,8 | 1,00 | вн 054 | 54 | 57,0 | 58,2 | 2,00 |
| вн 011 | 11 | 11,4 | 11,8 | 1,00 | вн 055 | 55 | 58,0 | 59,2 | 2,00 |
| вн 012 | 12 | 12,5 | 13,0 | 1,00 | вн 056 | 56 | 59,0 | 60,2 | 2,00 |
| вн 013 | 13 | 13,6 | 14,1 | 1,00 | вн 057 | 57 | 60,0 | 61,2 | 2,00 |
| вн 014 | 14 | 14,6 | 15,1 | 1,00 | вн 058 | 58 | 61,0 | 62,2 | 2,00 |
| вн 015 | 15 | 15,7 | 16,2 | 1,00 | вн 060 | 60 | 63,0 | 64,2 | 2,00 |
| вн 016 | 16 | 16,8 | 17,3 | 1,00 | вн 062 | 62 | 65,0 | 66,2 | 2,00 |
| вн 017 | 17 | 17,8 | 18,3 | 1,00 | вн 063 | 63 | 66,0 | 67,2 | 2,00 |
| вн 018 | 18 | 19,0 | 19,5 | 1,00 | вн 065 | 65 | 68,0 | 69,2 | 2,50 |
| вн 019 | 19 | 20,0 | 20,5 | 1,00 | вн 067 | 67 | 70,0 | 71,5 | 2,50 |
| вн 020 | 20 | 21,0 | 21,5 | 1,00 | вн 068 | 68 | 71,0 | 72,5 | 2,50 |
| вн 021 | 21 | 22,0 | 22,5 | 1,00 | вн 070 | 70 | 73,0 | 74,5 | 2,50 |
| вн 022 | 22 | 23,0 | 23,5 | 1,00 | вн 072 | 72 | 75,0 | 76,5 | 2,50 |
| вн 023 | 23 | 24,1 | 24,6 | 1,20 | вн 075 | 75 | 78,0 | 79,5 | 2,50 |
| вн 024 | 24 | 25,2 | 25,9 | 1,20 | вн 077 | 77 | 80,0 | 82,5 | 2,50 |
| вн 025 | 25 | 26,2 | 26,9 | 1,20 | вн 078 | 78 | 81,0 | 82,5 | 2,50 |
| вн 026 | 26 | 27,2 | 27,9 | 1,20 | вн 080 | 80 | 83,5 | 85,5 | 2,50 |
| вн 027 | 27 | 28,4 | 29,1 | 1,20 | вн 082 | 82 | 85,5 | 87,5 | 2,50 |
| вн 028 | 28 | 29,4 | 30,1 | 1,20 | вн 085 | 85 | 88,5 | 90,5 | 3,00 |
| вн 029 | 29 | 30,4 | 31,3 | 1,20 | вн 087 | 87 | 90,5 | 93,5 | 3,00 |
| вн 030 | 30 | 31,4 | 32,1 | 1,20 | вн 088 | 88 | 91,5 | 93,5 | 3,00 |
| вн 031 | 31 | 32,7 | 33,4 | 1,20 | вн 090 | 90 | 93,5 | 95,5 | 3,00 |
| вн 032 | 32 | 33,7 | 34,4 | 1,20 | вн 092 | 92 | 95,5 | 97,5 | 3,00 |
| вн 033 | 33 | 34,7 | 35,5 | 1,20 | вн 095 | 95 | 98,5 | 100,5 | 3,00 |
| вн 034 | 34 | 35,7 | 36,5 | 1,50 | вн 097 | 97 | 100,5 | 103,5 | 3,00 |
| вн 035 | 35 | 37,0 | 37,8 | 1,50 | вн 098 | 98 | 101,5 | 103,5 | 3,00 |
| вн 036 | 36 | 38,0 | 38,8 | 1,50 | вн 100 | 100 | 103,5 | 105,5 | 3,00 |
| вн 037 | 37 | 39,0 | 39,8 | 1,50 | вн 102 | 102 | 106,0 | 108 | 4,00 |
| вн 038 | 38 | 40,0 | 40,8 | 1,50 | вн 105 | 105 | 109,0 | 112 | 4,00 |
| вн 039 | 39 | 41,0 | 42,0 | 1,50 | вн 107 | 107 | 111,0 | 115 | 4,00 |
| вн 040 | 40 | 42,5 | 43,5 | 1,75 | вн 108 | 108 | 112,0 | 115 | 4,00 |
| вн 041 | 41 | 43,5 | 44,5 | 1,75 | вн 110 | 110 | 114,0 | 117 | 4,00 |
| вн 042 | 42 | 44,5 | 45,5 | 1,75 | вн 112 | 112 | 116,0 | 119 | 4,00 |
| вн 043 | 43 | 45,5 | 46,5 | 1,50 | вн 115 | 115 | 119,0 | 122 | 4,00 |
| вн 044 | 44 | 46,5 | 47,5 | 1,75 | вн 117 | 117 | 121,0 | 125 | 4,00 |
| вн 045 | 45 | 47,5 | 48,5 | 1,75 | вн 118 | 118 | 122,0 | 125 | 4,00 |
| вн 046 | 46 | 48,5 | 49,5 | 1,50 | вн 120 | 120 | 124,0 | 127 | 4,00 |
| вн 047 | 47 | 49,5 | 50,5 | 1,75 | вн 122 | 122 | 126,0 | 129 | 4,00 |
| вн 048 | 48 | 50,5 | 51,5 | 1,75 | вн 125 | 125 | 129,0 | 132 | 4,00 |
| вн 049 | 49 | 51,5 | 52,5 | 1,75 | вн 127 | 127 | 131,0 | 135 | 4,00 |
| вн 050 | 50 | 53,0 | 54,2 | 2,00 | вн 128 | 128 | 132,0 | 135 | 4,00 |
| вн 051 | 51 | 54,0 | 55,2 | 2,00 | вн 130 | 130 | 134,0 | 137 | 4,00 |
Кольцо стопорное наружное для вала DIN 471.
Кольцо стопорное для вала DIN 471 соответствует ГОСТ 13942-86. Используется для крепления подшипников и других деталей на валах различных механизмов в машиностроении и других отраслях н/х. Предотвращает смещение деталей и подшипников относительно друг друга.
 |
 |
Материалы:
- Сталь: сталь пружинная
| Наимен. | d1, mm | d2, mm | d3, mm | S, mm | Наимен. | d1, mm | d2, mm | d3, mm | S, mm |
| нар 004 | 4 | 3,8 | 3,7 | 0,40 | нар 052 | 52 | 49,0 | 47,8 | 2,00 |
| нар 005 | 5 | 4,8 | 4,7 | 0,60 | нар 054 | 54 | 51,0 | 49,8 | 2,00 |
| нар 006 | 6 | 5,7 | 5,6 | 0,70 | нар 055 | 55 | 52,0 | 50,8 | 2,00 |
| нар 007 | 7 | 6,7 | 6,5 | 0,80 | нар 056 | 56 | 53,0 | 51,8 | 2,00 |
| нар 008 | 8 | 7,6 | 7,4 | 0,80 | нар 057 | 57 | 54,0 | 52,8 | 2,00 |
| нар 009 | 9 | 8,6 | 8,4 | 1,00 | нар 058 | 58 | 55,0 | 53,8 | 2,00 |
| нар 010 | 10 | 9,6 | 9,3 | 1,00 | нар 060 | 60 | 57,0 | 55,8 | 2,00 |
| нар 011 | 11 | 10,5 | 10,2 | 1,00 | нар 062 | 62 | 59,0 | 57,8 | 2,00 |
| нар 012 | 12 | 11,5 | 11,0 | 1,00 | нар 063 | 63 | 60,0 | 58,8 | 2,00 |
| нар 013 | 13 | 12,4 | 11,9 | 1,00 | нар 065 | 65 | 62,0 | 60,8 | 2,50 |
| нар 014 | 14 | 13,4 | 12,9 | 1,00 | нар 067 | 67 | 64,0 | 62,5 | 2,50 |
| нар 015 | 15 | 14,3 | 13,8 | 1,00 | нар 068 | 68 | 65,0 | 63,5 | 2,50 |
| нар 016 | 16 | 15,2 | 14,7 | 1,00 | нар 070 | 70 | 67,0 | 65,5 | 2,50 |
| нар 017 | 17 | 16,2 | 15,7 | 1,00 | нар 072 | 72 | 69,0 | 67,5 | 2,50 |
| нар 018 | 18 | 17,0 | 16,5 | 1,20 | нар 075 | 75 | 72,0 | 70,5 | 2,50 |
| нар 019 | 19 | 18,0 | 17,5 | 1,20 | нар 077 | 77 | 74,0 | 72,5 | 2,50 |
| нар 020 | 20 | 19,0 | 18,5 | 1,20 | нар 078 | 78 | 75,0 | 73,5 | 2,50 |
| нар 021 | 21 | 20,0 | 19,5 | 1,20 | нар 080 | 80 | 76,5 | 74,5 | 2,50 |
| нар 022 | 22 | 21,0 | 20,5 | 1,20 | нар 082 | 82 | 78,5 | 76,5 | 2,50 |
| нар 023 | 23 | 22,0 | 21,5 | 1,20 | нар 085 | 85 | 81,5 | 79,5 | 3,00 |
| нар 024 | 24 | 22,9 | 22,2 | 1,20 | нар 087 | 87 | 83,5 | 81,5 | 3,00 |
| нар 025 | 25 | 23,9 | 23,2 | 1,20 | нар 088 | 88 | 84,5 | 82,5 | 3,00 |
| нар 026 | 26 | 24,9 | 24,2 | 1,20 | нар 090 | 90 | 86,5 | 84,5 | 3,00 |
| нар 027 | 27 | 25,6 | 24,9 | 1,20 | нар 092 | 92 | 88,5 | 86,5 | 3,00 |
| нар 028 | 28 | 26,6 | 25,9 | 1,50 | нар 095 | 95 | 91,5 | 89,5 | 3,00 |
| нар 029 | 29 | 27,6 | 26,9 | 1,50 | нар 097 | 97 | 93,5 | 91,5 | 3,00 |
| нар 030 | 30 | 28,6 | 27,9 | 1,50 | нар 098 | 98 | 94,5 | 91,5 | 3,00 |
| нар 031 | 31 | 29,3 | 28,6 | 1,50 | нар 100 | 100 | 96,5 | 94,5 | 3,00 |
| нар 032 | 32 | 30,3 | 29,6 | 1,50 | нар 102 | 102 | 98,0 | 95 | 4,00 |
| нар 033 | 33 | 31,3 | 30,3 | 1,50 | нар 105 | 105 | 101,0 | 98 | 4,00 |
| нар 034 | 34 | 32,3 | 31,5 | 1,50 | нар 107 | 107 | 103,0 | 100 | 4,00 |
| нар 035 | 35 | 33,0 | 32,2 | 1,50 | нар 108 | 108 | 104,0 | 100 | 4,00 |
| нар 036 | 36 | 34,0 | 33,2 | 1,75 | нар 110 | 110 | 106,0 | 103 | 4,00 |
| нар 037 | 37 | 35,0 | 34,2 | 1,75 | нар 112 | 112 | 108,0 | 105 | 4,00 |
| нар 038 | 38 | 36,0 | 35,2 | 1,75 | нар 115 | 115 | 111,0 | 108 | 4,00 |
| нар 039 | 39 | 37,0 | 36,0 | 1,75 | нар 117 | 117 | 113,0 | 110 | 4,00 |
| нар 040 | 40 | 37,5 | 36,5 | 1,75 | нар 118 | 118 | 114,0 | 110 | 4,00 |
| нар 041 | 41 | 38,5 | 37,5 | 1,75 | нар 120 | 120 | 116,0 | 113 | 4,00 |
| нар 042 | 42 | 39,5 | 38,5 | 1,75 | нар 122 | 122 | 118,0 | 115 | 4,00 |
| нар 044 | 44 | 41,5 | 40,5 | 1,75 | нар 125 | 125 | 121,0 | 118 | 4,00 |
| нар 045 | 45 | 42,5 | 41,5 | 1,75 | нар 127 | 127 | 123,0 | 120 | 4,00 |
| нар 046 | 46 | 43,5 | 42,5 | 1,75 | нар 128 | 128 | 124,0 | 120 | 4,00 |
| нар 047 | 47 | 44,5 | 43,5 | 1,75 | нар 130 | 130 | 126,0 | 123 | 4,00 |
| нар 048 | 48 | 45,5 | 44,5 | 1,75 | нар 132 | 132 | 128,0 | 125 | 4,00 |
| нар 050 | 50 | 47,0 | 45,8 | 2,00 | нар 135 | 135 | 131,0 | 128 | 4,00 |
