Пневматическая манжета
Манжеты резиновые уплотнительные для пневматических устройств, ГОСТ 6678-72
Манжеты резиновые уплотнительные для пневматических устройств по ГОСТу 6678-72 предназначены для уплотнения цилиндров и штоков пневматических устройств, работающих при давлении от 0,005 до 1 МПа со скоростью возвратно-поступательного движения до 1 м/с и температуре от -30°С до +100°С.
Согласно ГОСТу манжеты пневматические изготавливаются двух типов:

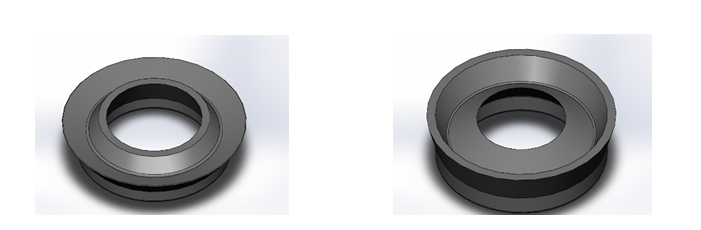

Тип — 1 (рис.1) — манжета поршня, рабочая кромка по наружному диаметру (уплотняет гильзу), таким образом приводит в движение поршень цилиндра.
Тип – 2 (рис.2) — рабочая кромка по внутреннему диаметру, уплотняет шток.
Типоразмеры манжет для уплотнения цилиндров (тип 1).
1-012 | 1-020 | 1-032 | 1-050 | 1-070 | 1-100 | 1-160 | 1-220 | 1-320 |
1-014 | 1-022 | 1-036 | 1-056 | 1-080 | 1-110 | 1-180 | 1-250 | 1-360 |
1-016 | 1-025 | 1-040 | 1-060 | 1-085 | 1-125 | 1-200 | 1-280 | 1-400 |
1-018 | 1-028 | 1-045 | 1-063 | 1-090 | 1-140 |
Типоразмеры манжет для уплотнения штоков (тип 2).
2-008 | 2-014 | 2-020 | 2-028 | 2-040 | 2-056 | 2-070 | 2-100 | 2-140 |
2-010 | 2-016 | 2-022 | 2-032 | 2-045 | 2-060 | 2-080 | 2-110 | 2-160 |
2-012 | 2-018 | 2-025 | 2-036 | 2-050 | 2-063 | 2-090 | 2-125 | 2-180 |
Манжета пневматическая согласно ГОСТ 6678-72
Манжета пневматическая 1-012-3 | Манжета пневматическая 2-010-1 | |
Манжета пневматическая 1-014-3 | Манжета пневматическая 2-014-1 | |
Манжета пневматическая 1-016-3 | Манжета пневматическая 2-016-1 | |
Манжета пневматическая 1-018-3 | Манжета пневматическая 2-018-1 | |
Манжета пневматическая 1-020-3 | Манжета пневматическая 2-020-1 | |
Манжета пневматическая 1-022-3 | Манжета пневматическая 2-022-1 | |
Манжета пневматическая 1-025-3 | Манжета пневматическая 2-025-1 | |
Манжета пневматическая 1-028-3 | Манжета пневматическая 2-028-1 | |
Манжета пневматическая 1-032-3 | Манжета пневматическая 2-032-1 | |
Манжета пневматическая 1-036-3 | Манжета пневматическая 2-036-1 | |
Манжета пневматическая 1-040-3 | Манжета пневматическая 2-040-3 | |
Манжета пневматическая 1-045-3 | Манжета пневматическая 2-045-1 | |
Манжета пневматическая 1-050-3 | Манжета пневматическая 2-050-1 | |
Манжета пневматическая 1-056-3 | Манжета пневматическая 2-056-1 | |
Манжета пневматическая 1-060-3 | Манжета пневматическая 2-060-1 | |
Манжета пневматическая 1-063-3 | Манжета пневматическая 2-063-1 | |
Манжета пневматическая 1-070-3 | Манжета пневматическая 2-070-1 | |
Манжета пневматическая 1-080-3 | Манжета пневматическая 2-080-1 | |
Манжета пневматическая 1-085-3 | Манжета пневматическая 2-090-1 | |
Манжета пневматическая 1-090-1 | Манжета пневматическая 2-100-1 | |
Манжета пневматическая 1-100-3 | Манжета пневматическая 2-110-1 | |
Манжета пневматическая 1-110-3 | Манжета пневматическая 2-125-1 | |
Манжета пневматическая 1-125-3 | Манжета пневматическая 2-140-1 | |
Манжета пневматическая 1-140-3 | Манжета пневматическая 2-160-1 | |
Манжета пневматическая 1-160-3 | Манжета пневматическая 2-180-3 | |
Манжета пневматическая 1-180-3 | ||
Манжета пневматическая 1-200-3 | ||
Манжета пневматическая 1-220-3 | ||
Манжета пневматическая 1-250-3 | ||
Манжета пневматическая 1-280-3 | ||
Манжета пневматическая 1-320-3 | ||
Манжета пневматическая 1-360-3 | ||
Манжета пневматическая 1-400-3 |
